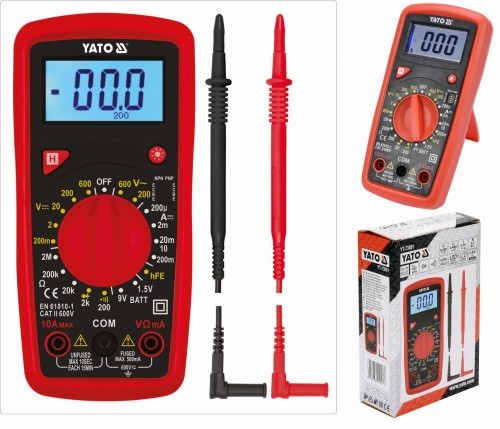

YATO Miernik cyfrowy Multimetr Tester baterii LCD YT-73081

YATO

Wielofunkcyjny miernik cyfrowy

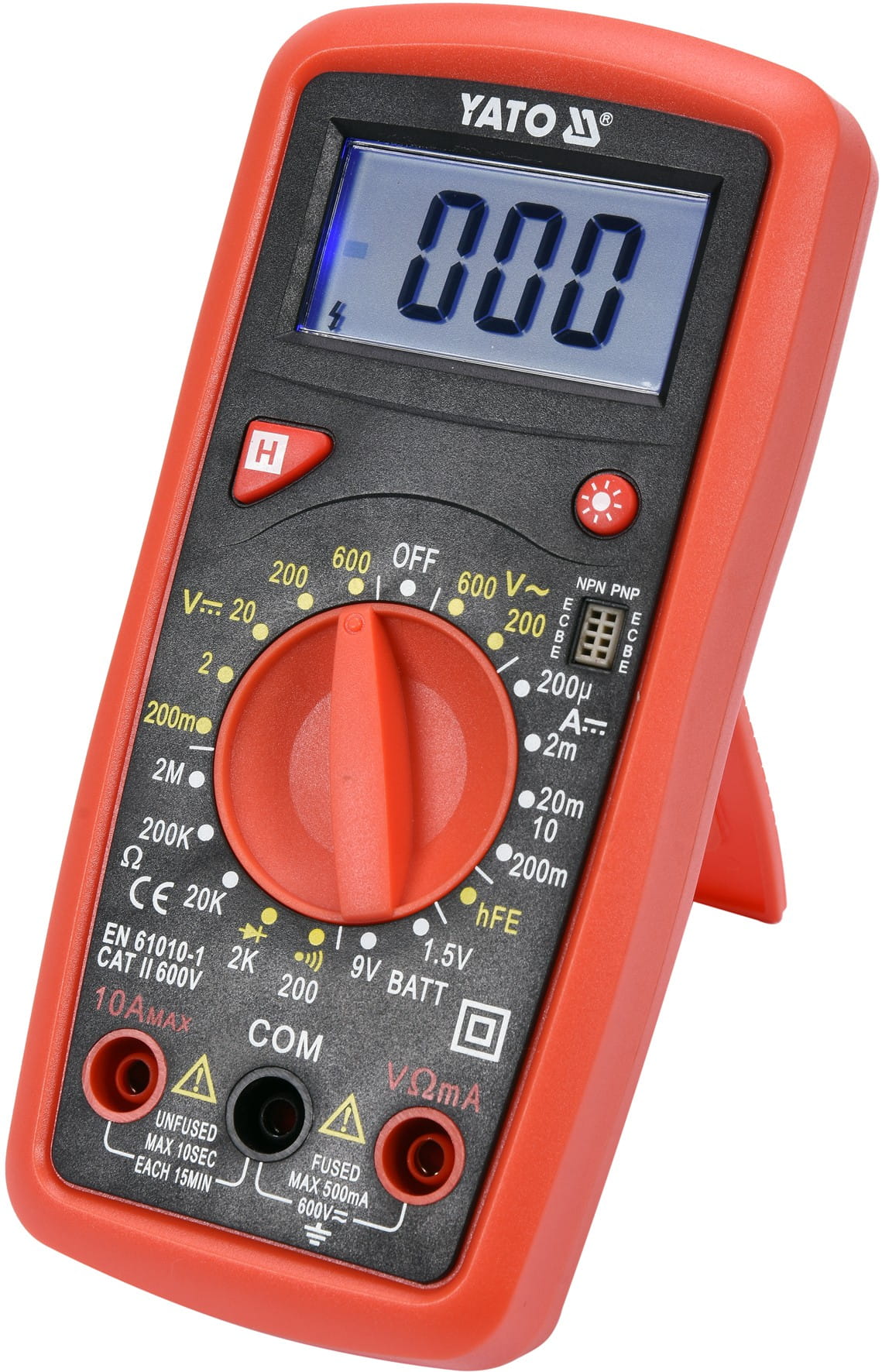

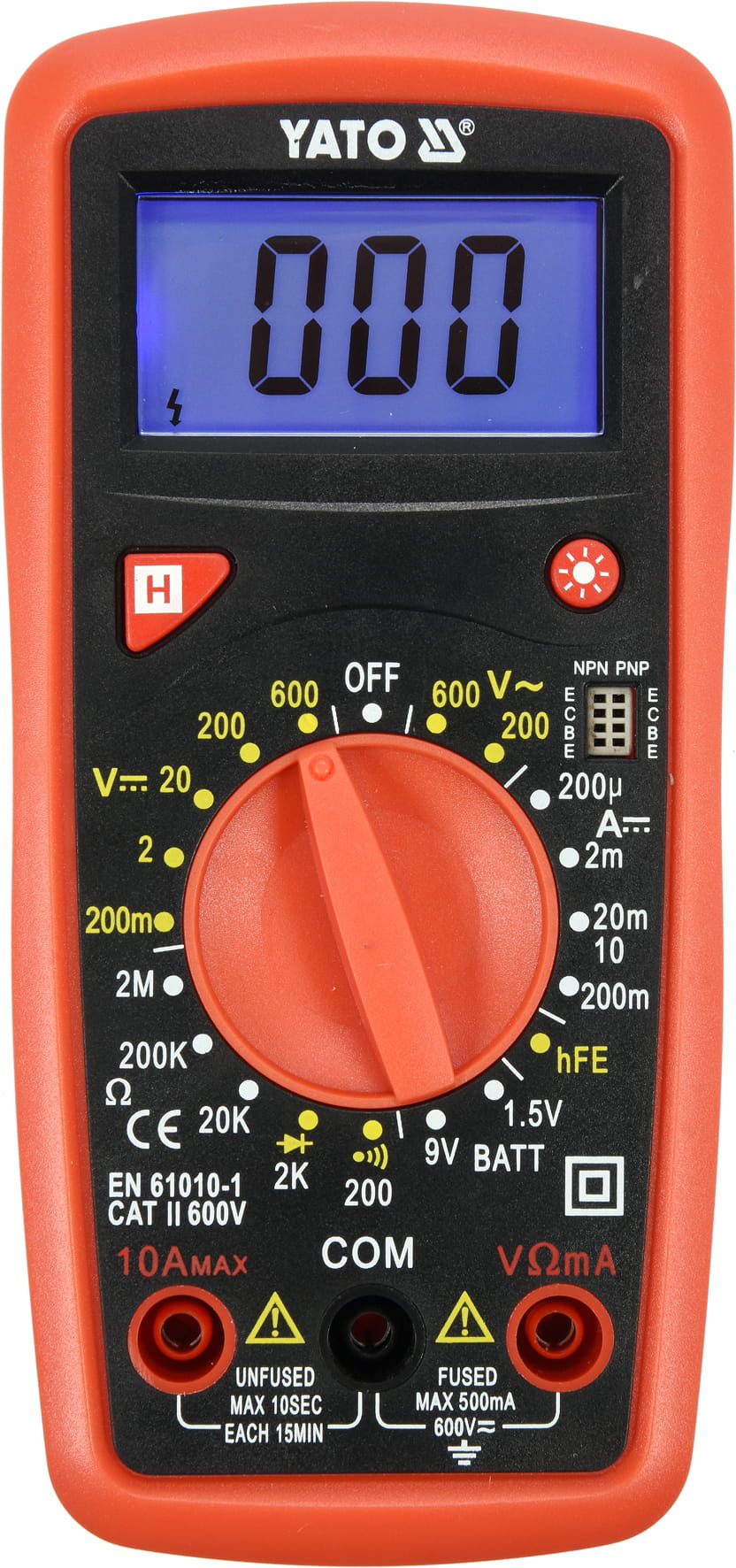

YT-73081

Zastosowanie: Miernik cyfrowy jest szczególnie przydatny przy diagnostyce i wykrywaniu wadliwych komponentów instalacji elektrycznych.

Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

PODSTAWOWE POMIARY

• pomiar napięcia przemiennego: A.C. 0-600V


• pomiar napięcia stałego: D.C. 0-600V


• pomiar natężenia prądu stałego: D.C. 0-10A


• pomiar rezystancji: 0-2MΩ


• test diody: IF 1mA, UR 2,4V


• test ciągłości obwodu: 0-100Ω

DODATKOWE POMIARY

• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe


• test baterii 1.5V z rezystancją obciążenia ok. 3kΩ


• test baterii 9V z rezystancją obciążenia ok. 900Ω

DOKŁADNOŚCI POMIARU

• Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V


• dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V


• obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość


• obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V


• Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*


• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V


• Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

Test baterii 1,5 oraz 9V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania

DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999


• podświetlenie ekranu


• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω


• w zestawie sondy pomiarowe


• konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A


• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi


• wskaźnik niskiego poziomu baterii


• zasilanie: dwie baterie 1,5V(AAA)
